Принцип работы и установка дюбелей

Принцип работы и требования к установке дюбелей

Дюбели широко используются в качестве крепежных компонентов как в инженерных, так и в бытовых целях. Несмотря на небольшой размер, дюбель может надежно закрепить предметы на стенах или других конструкциях. Но почему такая маленькая деталь может прочно удерживаться в стене? В каком именно состоянии дюбель внутри стены? Давайте рассмотрим это подробно.

Принцип работы дюбелей

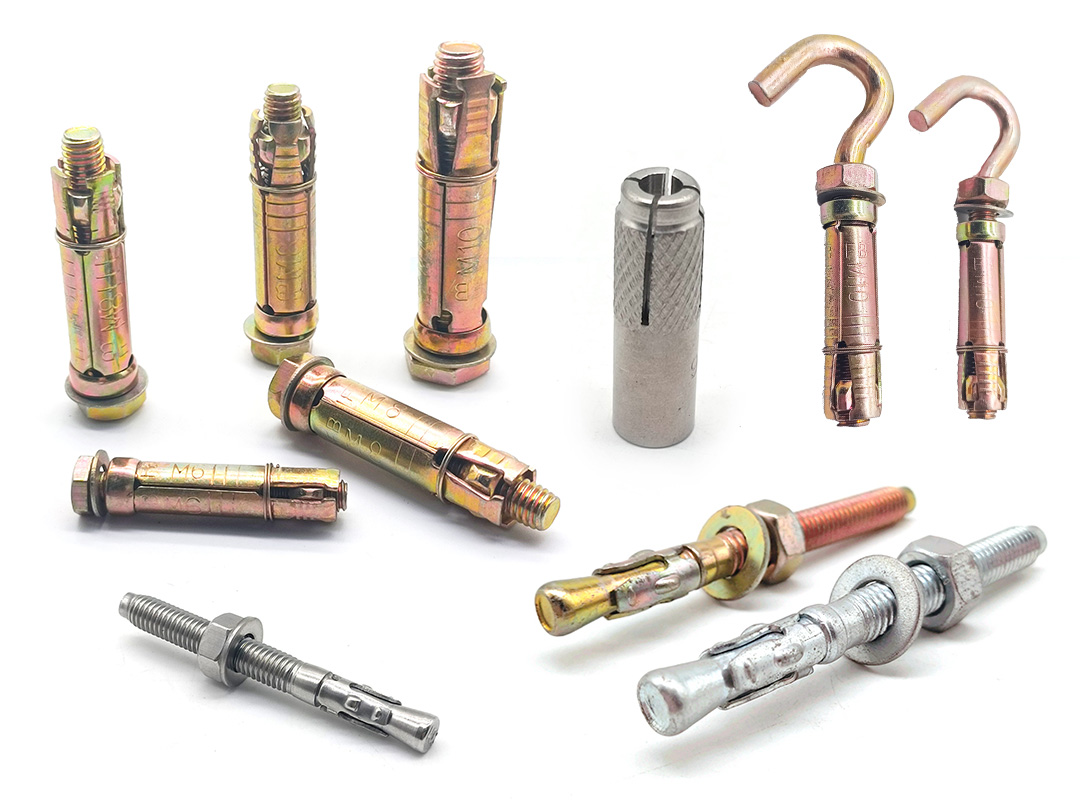

Дюбельный болт обычно состоит из болта, распорной втулки и других компонентов. Хвостовая часть болта коническая, внутренний диаметр больше, чем у распорной втулки. При затягивании гайки болт перемещается наружу, вместе с ним перемещается и коническая часть. Это осевое перемещение болта приводит к тому, что внешняя поверхность компенсационной втулки создает значительное давление. Кроме того, небольшой угол конуса приводит к трению и самоблокировке между стеной, компенсационной втулкой и конусом, эффективно обеспечивая фиксирующую функцию.

Компоненты дюбеля

1. Болт: Болт является основным компонентом дюбеля, обеспечивающим силовой механизм. При затягивании гайки движение болта толкает коническую часть, которая затем расширяет втулку и создает необходимое для фиксации трение.

2. Расширительная втулка: Распорная втулка, обычно изготовленная из пластика или металла, играет решающую роль в расширении болта при затягивании. Расширение создает плотную связь с окружающей стеной, что обеспечивает надежную фиксацию. Материал и качество распорной втулки влияют на удерживающую способность и срок службы дюбеля.

3. Пружинная шайба: Пружинная шайба, стандартный компонент дюбелей, имеет несоосное отверстие и обладает упругими свойствами. Острые края шайбы впиваются в гайку и плоскую шайбу, чтобы предотвратить ослабление гайки из-за вибрации или внешних сил.

4. Плоская шайба: Плоская шайба равномерно распределяет давление гайки на соединяемые детали. Это помогает предотвратить локальное давление, которое может привести к повреждению или ослаблению крепления.

Требования к установке и характеристики отверстий

При установке дюбеля размер и глубина отверстия имеют решающее значение для обеспечения эффективной работы болта. Конкретно:

1. Требование к глубине отверстия: Глубина отверстия обычно должна быть на 5 мм глубже длины дюбеля, чтобы предотвратить попадание в отверстие мусора, который может помешать полной установке болта.

2. Требуемый диаметр отверстия: Требуемый диаметр отверстия варьируется в зависимости от модели дюбеля. Стандартные характеристики следующие:

• Серия М6: Диаметр отверстия 8 мм;

• Серия М8: Диаметр отверстия 12 мм;

• Серия М10: Диаметр отверстия 13 мм;

• Серия М12: Диаметр отверстия 15 мм;

• Серия М16: Диаметр отверстия 20 мм.

Этапы установки расширительного болта:

1. Подготовьте инструменты: Соберите необходимые инструменты: электрическую дрель и сверла, молоток, крестовую отвертку и карандаш.

2. Просверлить отверстие: После подготовки инструментов выберите твердосплавное сверло того же диаметра, что и распорная втулка дюбеля. Установите сверло на дрель и просверлите отверстие в стене. Глубина отверстия должна быть примерно равна длине болта. Вставьте комплект дюбелей в отверстие, но не снимайте гайку. Это предотвратит падение болта в отверстие, если отверстие просверлено слишком глубоко, что может затруднить его извлечение.

3. Затяните гайку: Затягивайте гайку до тех пор, пока она не станет надежной, примерно на 2–3 оборота, следя за тем, чтобы дюбель плотно прилегал и не ослаблялся. После этого снимите гайку. Совместите фиксируемое приспособление с болтом, а затем установите внешнюю шайбу или пружинную шайбу перед затягиванием гайки.

4. Размер отверстия: Для дюбеля диаметром 6 мм просверлите отверстие диаметром 10 мм; для болта 8 мм просверлите отверстие диаметром 12 мм и так далее. Диаметр отверстия должен соответствовать наружному диаметру компенсационной втулки. Если стена сделана из мягкого кирпича, используйте сверло немного меньшего размера. Расширительная втулка должна полностью входить в стену. Чем длиннее резьбовая часть, тем глубже проходит втулка и тем прочнее фиксация.

Примечания:

• Качество поверхности: Убедитесь, что дюбели установлены в твердый материал. Они плохо держатся на мягких или рыхлых участках и могут легко упасть. Например, избегайте установки их в швы кирпичных стен или на старые влажные поверхности.

• На самом деле, если вы освоите правильную процедуру, установка дюбеля окажется не такой сложной, как может показаться. На самом деле это довольно просто! Когда вам нужно повесить картину, рамку или корзину, просто воспользуйтесь дюбелем — он более чем достаточно прочен, чтобы выдержать вес, и даже маленький палец не потеет, неся его!

Краткое содержание

Дюбели — это простые, но оригинально сконструированные крепежные элементы, широко используемые в строительстве, обустройстве домов и установке оборудования. Они создают сильную силу трения внутри стены или основного материала за счет движения болта и расширения втулки, эффективно закрепляя объект. Правильная установка, включая правильный диаметр и глубину отверстия, имеет важное значение для обеспечения оптимальной работы дюбеля и обеспечения его устойчивости. Понимание принципа работы и требований к установке дюбелей помогает добиться лучших результатов и большей безопасности при практическом применении.
